機型 |
單位 |
SW-216/316 |
工作臺 |
||
工作臺面積? |
mm |
2000/3000×1450 |
T型槽(槽寬x槽數刈間距) |
mm |
22×11/17×180 |
最大載重 |
kg |
7000/8000 |
行程 |
||
X軸行程 |
mm |
2100/3100 |
Y軸行程 |
mm |
1600 |
Z軸行程 |
mm |
780(1070 opt.) |
主軸鼻端至工作臺距雕 |
mm |
220-1000(230-1300 opt.) |
主軸中心倒立柱距雕 |
430 |
|
門寬 |
1600 |
|
主軸 |
||
主軸鼻端 |
6000 |
|
主軸轉速(齒輪式) |
rpm |
ISO50 |
自動換刀系統 |
||
刀具敷 |
pcs |
20(S type)/OPT.32.40.60(A type) |
刀具最大重量 |
kg |
15 |
刀具尺寸 |
mm |
?125x350L |
刀柄 |
BT50(BBT/CAT/DIN) |
|
拉把螺栓 |
P50T-1 |
|
進給 |
||
切削速率(X/Y/Z) |
m/min |
1~7000 |
快送速率(X/Y/Z) |
m/min |
12/12/15 |
馬達 |
||
主軸馬達(30分) |
kw |
18.5(22/26 opt.) |
X軸馬達 |
Nm |
α iF22(22Nm)/ α iF22(22Nm)/ α iF30(30Nm)/ α iF30(30Nm)/ |
Y軸馬達 |
Nm |
α iF22(22Nm) |
Z軸馬達 |
Nm |
α iF30+B(30Nm) |
定位精度 |
||
3軸雷射定位精度(JIS B6338) |
||
定位精度/全行程 |
mm |
±0.014 |
重霞定位精度 |
mm |
+0.003 |
3軸雷射定位精度(VDI 3441)/重覆5次 |
||
定位精度 |
mm |
0.020/0.026 |
重覆定位精度 |
mm |
0.016/0.022 |
出場鐳射精度以JIS B6388為主，如有VAI 3441需求可另外提出 |
||
其他 |
||
所需氣壓 |
kg/cm2 |
6.5 |
所需動力 |
KVA |
35~55 |
機臺淨重 |
kg |
19500x22500 |
占地面積 |
mm |
8370/10950×5755 |

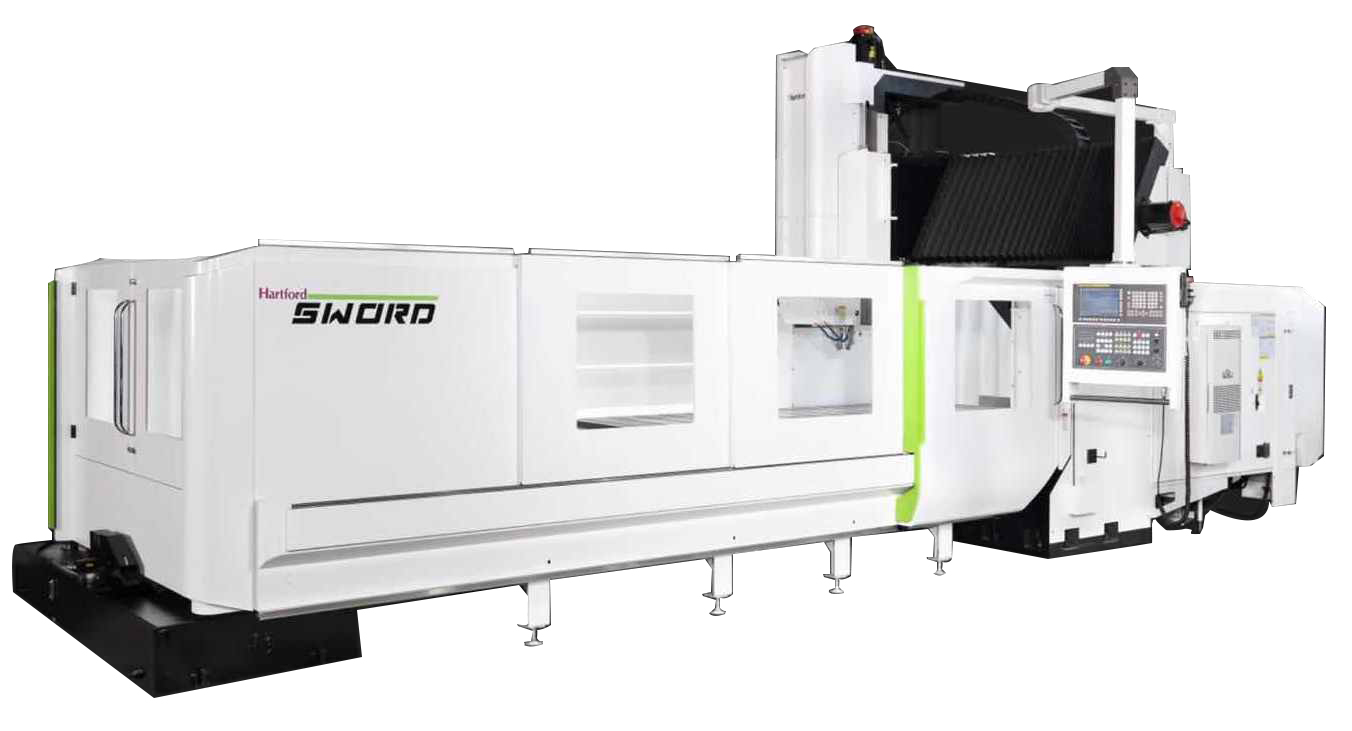

龍門型硬軌加工中心機
產品名稱 龍門型硬軌加工中心機
